Siphons de sol industriels

Siphons de sol industriels en acier inoxydable

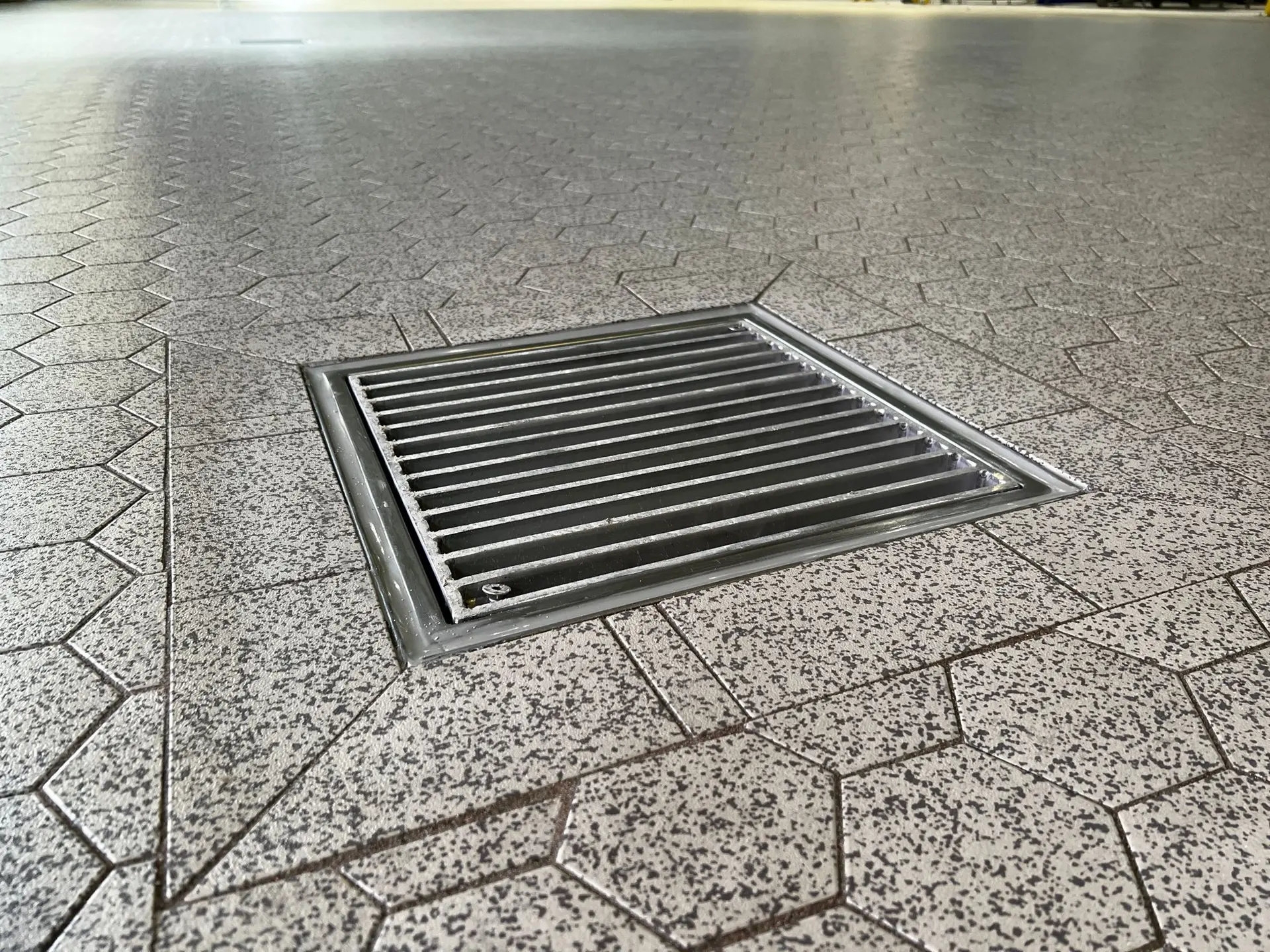

Le siphon de sol recueille l’eau et les effluents industriels en un point du sol. Il convient aux zones où le liquide apparaît localement — postes de lavage, machines isolées, locaux techniques et sanitaires. Là où l’eau s’écoule sur toute la surface, le caniveau de drainage est préférable ; les deux solutions coexistent souvent dans une même halle.

Les siphons B&K GROUP sont fabriqués en acier inoxydable V2A (1.4301) et V4A (1.4571). Les surfaces lisses et les assemblages étanches facilitent l’entretien, un atout dans les environnements à exigences sanitaires élevées.

Siphon monobloc ou deux pièces ?

La différence réside dans le réglage de hauteur.

• Monobloc — corps d’une seule pièce, sans réglage. La hauteur d’installation est fixée lors du montage, idéal pour les sols neufs dont l’épaisseur des couches est connue dès la conception.

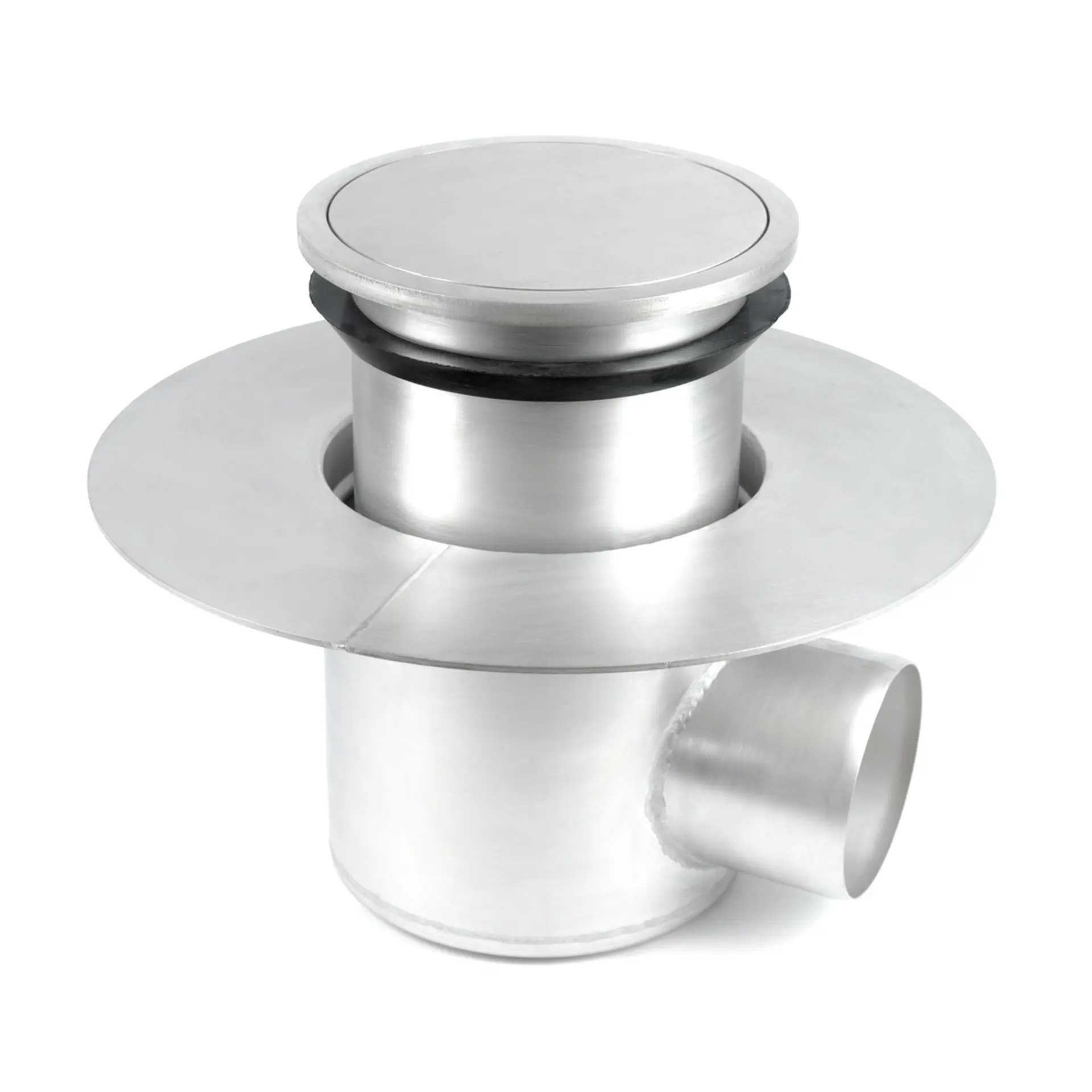

• Deux pièces — réglage de hauteur standard 50–160 mm. Permet d’ajuster la grille au niveau du sol quelle que soit l’épaisseur finale.

Évacuation verticale ou horizontale

Ce choix dépend de la structure du plafond et du tracé des canalisations. L’évacuation verticale dirige le liquide vers le bas et nécessite de l’espace sous le sol. L’évacuation horizontale sort latéralement — elle est utilisée en cas de faible hauteur disponible ou de faible épaisseur de sol quand le raccordement vertical est impossible.

Vue d’ensemble des siphons

Siphons monobloc

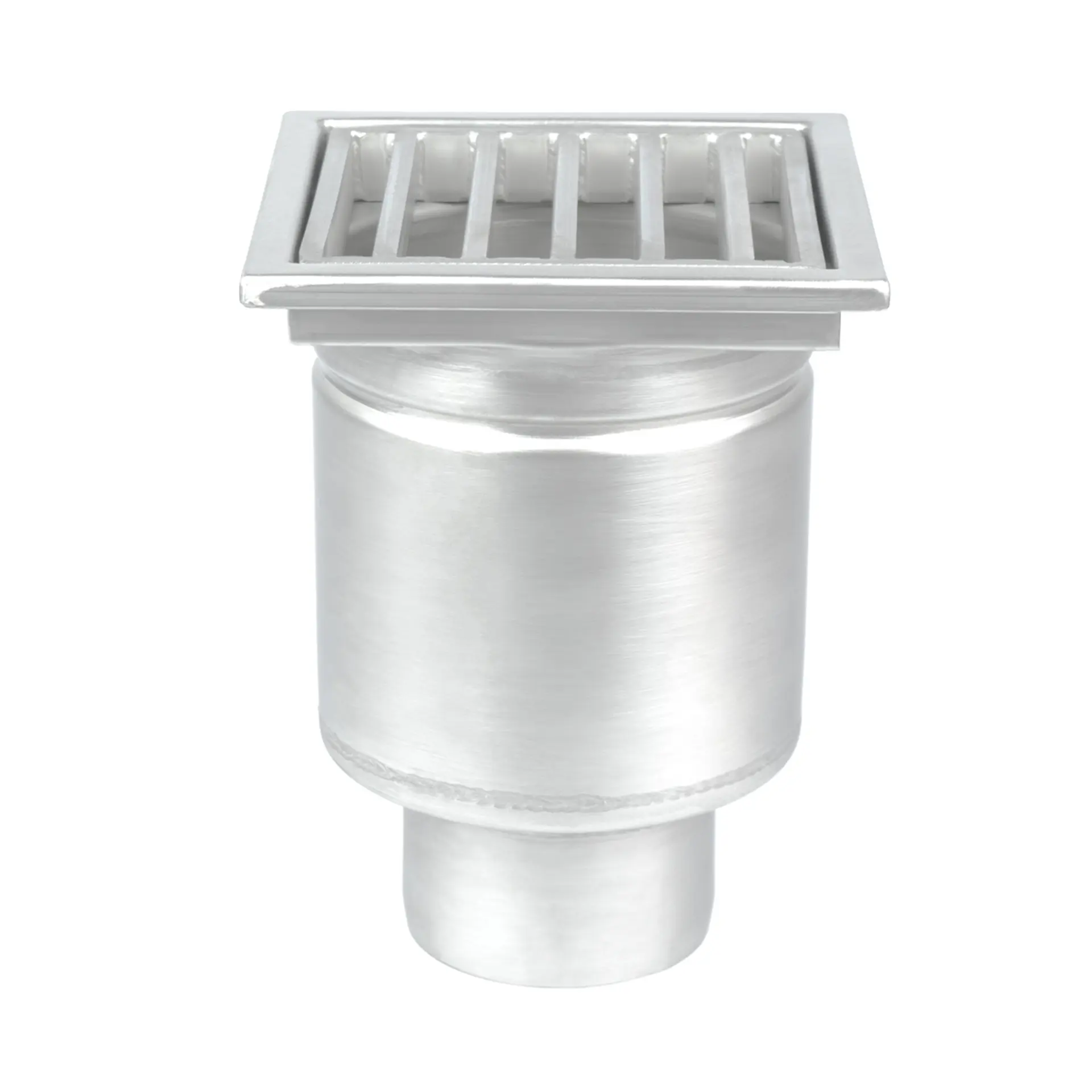

• BK_KRD_E — carré, évacuation verticale, dimensions 200×200, 250×250, 300×300 et 400×400 mm

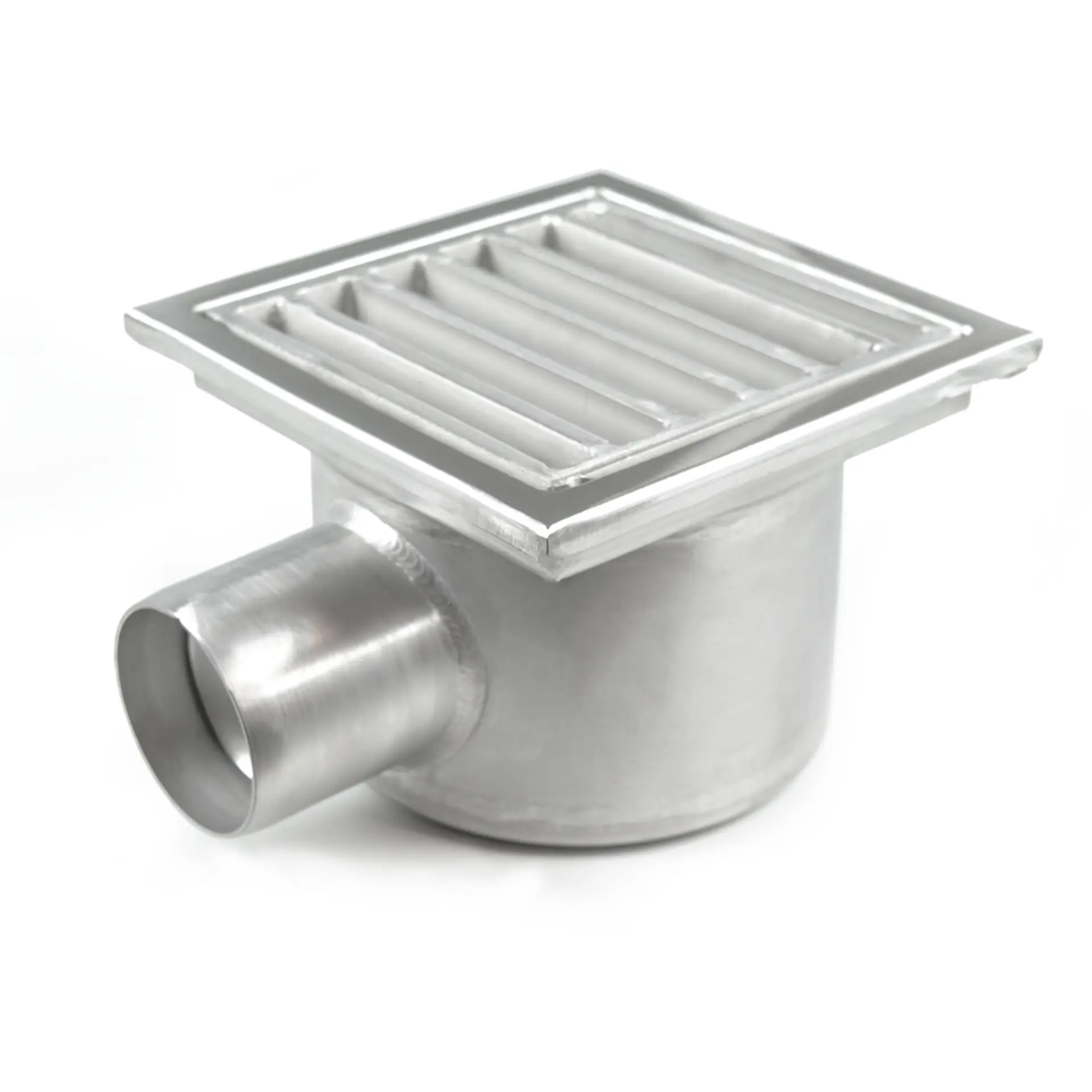

• BK_KRB_E — carré, évacuation horizontale, dimensions 200×200, 250×250, 300×300 et 400×400 mm
• BK_KRDO_E — rond ou carré, évacuation verticale, tailles 210 mm et 210×210 mm

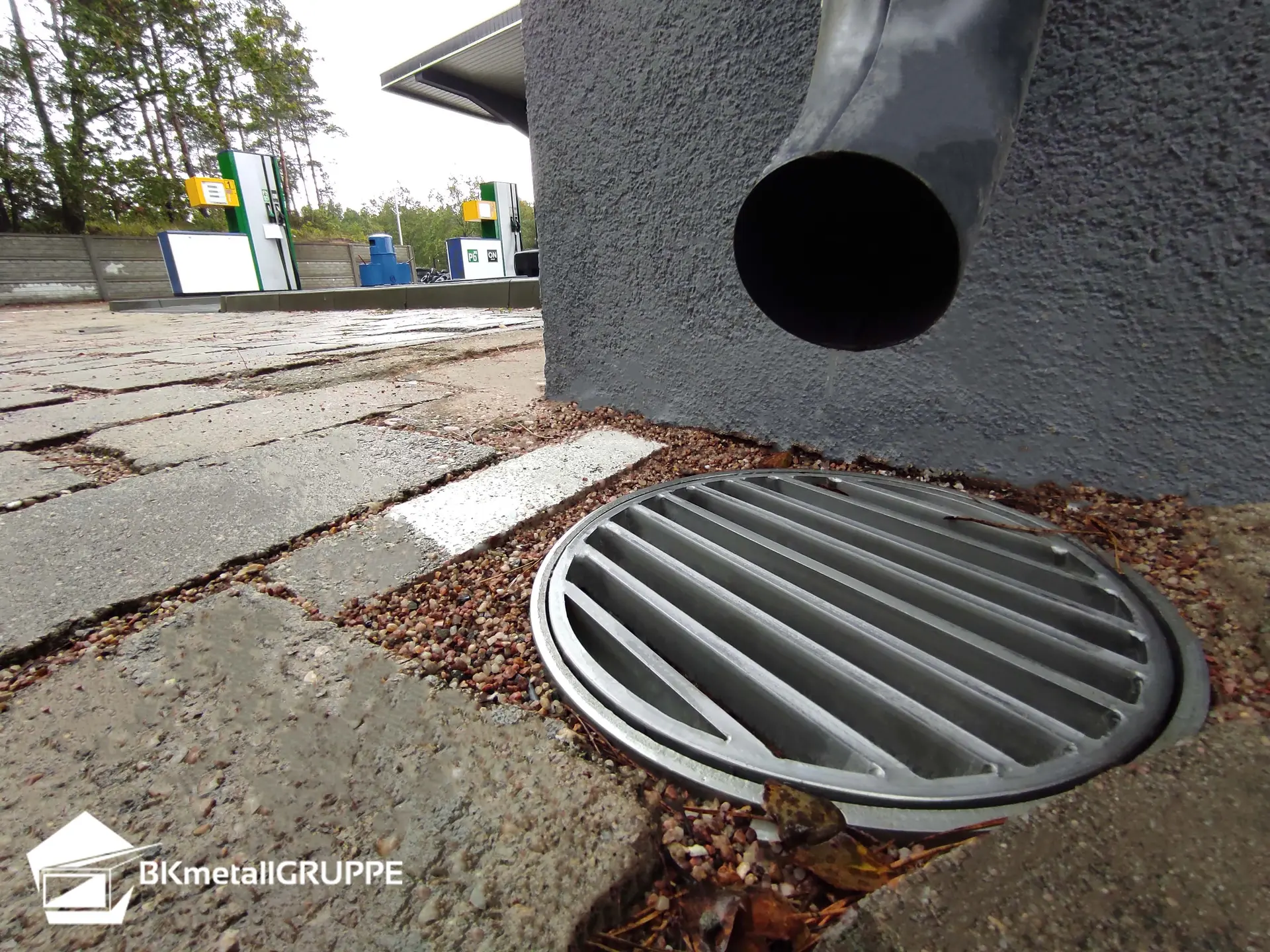

• BK_KRBO_E — rond ou carré, évacuation horizontale, tailles 210 et 300 mm

Siphons deux pièces avec réglage de hauteur

• BK_KRD_Z — carré, évacuation verticale, 200×200 à 400×400 mm, réglage 50–160 mm
• BK_KRB_Z — carré, évacuation horizontale, 200×200 à 400×400 mm, réglage 50–160 mm
• BK_KRDO_Z — rond ou carré, évacuation verticale, 210 et 300 mm, réglage 50–160 mm
• BK_KROB_Z — rond ou carré, évacuation horizontale, 210 et 300 mm, réglage 50–160 mm

Dimensions du corps et diamètres de sortie

Les corps carrés standards mesurent 200×200, 250×250, 300×300 et 400×400 mm ; les corps ronds font 210 et 300 mm. Les sorties sont proposées en DN 75, DN 110, DN 160 et DN 200. Les petits corps acceptent DN 75 et DN 110, les plus grands DN 110, DN 160 et DN 200.

Les dimensions hors standard sont réalisées sur mesure selon votre documentation technique.

V2A ou V4A — choix de la nuance d’acier

L’acier V2A (1.4301) convient à la plupart des applications industrielles exposées à l’humidité et aux détergents courants.

L’acier V4A (1.4571) offre une résistance à la corrosion supérieure — il est recommandé dans les environnements agressifs, par exemple les stations de lavage automobile.

Classe de charge

Les siphons sont disponibles en classes de charge H1,5, K3, L15, R50, M125 et N250. La classe est choisie selon la charge ponctuelle au point d’installation, et non la masse totale du véhicule. Nous vous aidons à faire le bon choix lors du devis.

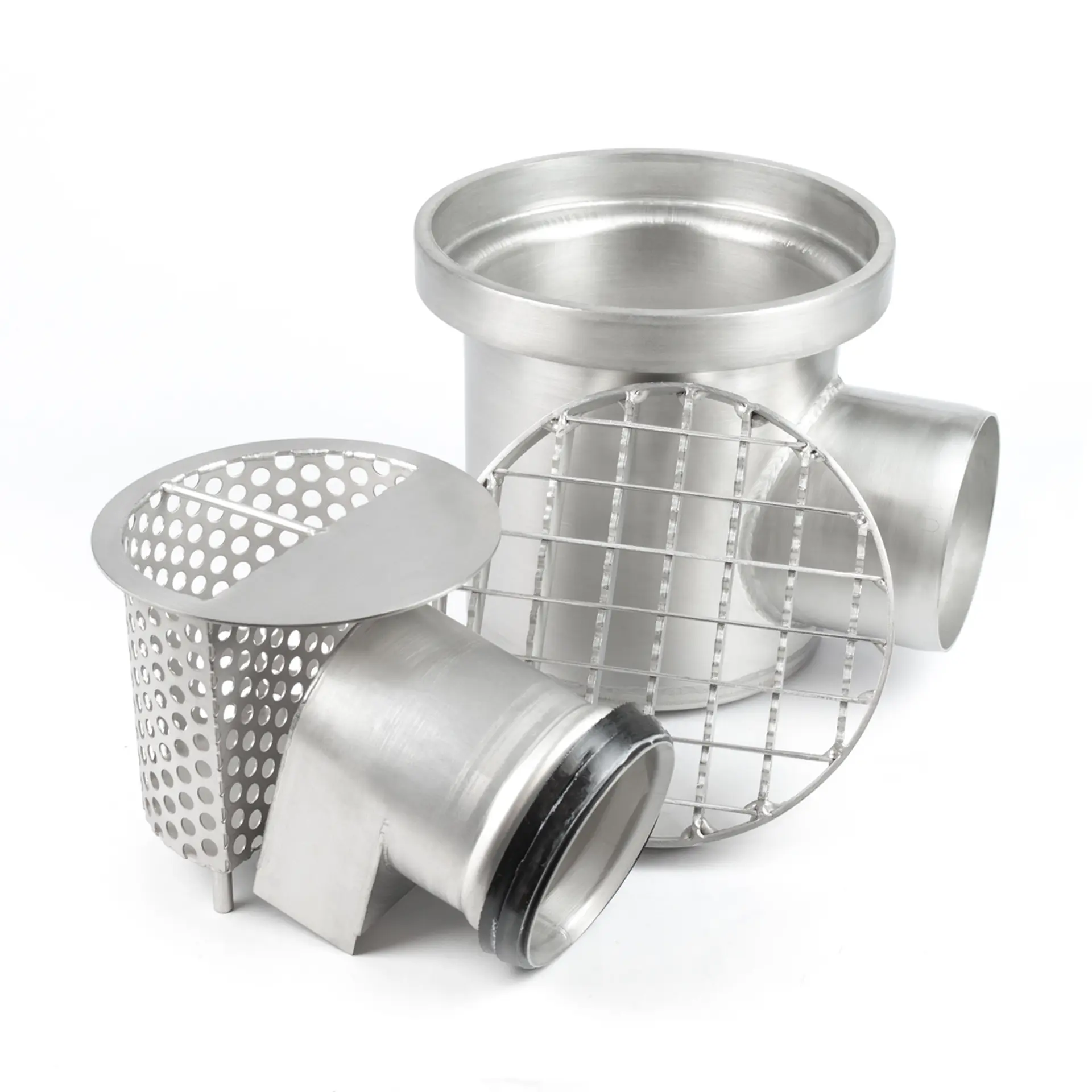

Siphon et panier à sédiments

Les siphons sont équipés d’un siphon et d’un panier à sédiments amovibles. Le siphon empêche les odeurs de remonter ; le panier retient le sable et les impuretés avant qu’ils n’atteignent la canalisation.

Les deux éléments s’extraient sans démonter le siphon, ce qui simplifie l’entretien quotidien.

Regard de visite en complément du système

Nous proposons également des regards de visite pour un accès de maintenance :

• BK_RC_E — regard monobloc, dimensions 200×200 à 400×400 mm
• BK_RC_Z — regard deux pièces, six tailles de 150×150 à 400×400 mm, réglage de hauteur 50–160 mm

Domaines d’application des siphons en inox

Les siphons de sol en acier inoxydable sont utilisés dans les industries agroalimentaires, pharmaceutiques et l’ingénierie industrielle. Ils fonctionnent seuls ou intégrés à des caniveaux linéaires. Trois critères comptent : la nuance d’acier, la classe de charge adaptée et la facilité d’entretien.

Les siphons font partie d’un système complet — découvrez toute notre gamme d’évacuations dans la rubrique systèmes d’évacuation.
